フィットフレーム工法は、鋼製有孔型枠に鉄筋を組みシステム化した現場打コンクリート枠工で、次のようなアンカー受圧板に求められる性能を備えています。
　

(１)地山に密着する

地山に密着したコンクリートを充填可能です。

「フィットフレーム工法」は・・

●	コンクリートを打設することによりフィットシートが地山の凹凸に沿って膨らみます。

●	フィットフレームは地山に密着した構造となります。

●	アンカー荷重による地盤反力は均等に受圧板に伝達されます。

●	受圧板には設計時に想定した等分布荷重が作用し、受圧板に求められる性能が確保されます。

工場製作による受圧板は・・

●	受圧板背面が平滑なため地山には点で接触する場合があります。

●	均しコンクリート等により地山を平滑に整形する必要があります。

●	受圧板背面と同精度の整形は困難なため、受圧板の密着性能に劣り、均等な地盤反力が得られない可能性があります。

(２)優れた施工性

高い、作業半径が大きい、足場が狭いなど作業条件の悪い現場でも容易に施工できます。

小型クレーンでも吊り上げ可能

　　　　　　　↓

安全・容易に据付けができます。

(３)品質・性能が高く、経済的です。

●現場打鉄筋コンクリート枠 → アンカー受圧板として高い信頼性があります。
●アンカーの受圧板として最も経済的

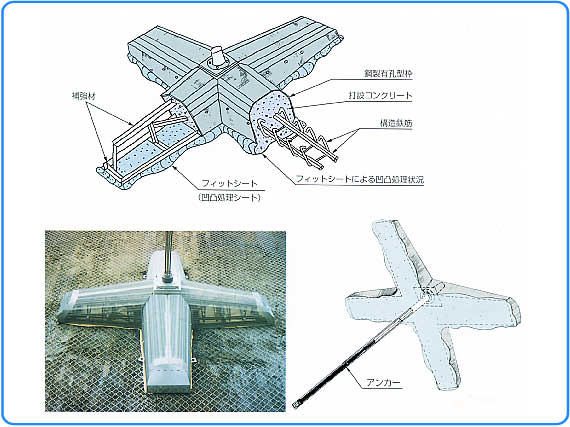

■フィットフレームの構造

■コンクリート充填・密着状況確認試験

人工斜面の凹凸状況

フィットフレーム背面の凹凸追従状況

●切土のり面の補強

逆巻き施工（土足場）

●切土のり面の補強

順巻き施工（単管足場）

●既設擁壁の補強

●既存木を残した斜面補強

●既設吹付法枠工＿枠内施工
