HOME>技術情報>フィットフレーム工法>標準規格


Nタイプ・WEBタイプSタイプ

Nタイプ/WEBタイプ
標準規格・形状寸法
フィットフレーム
規格
許容
荷重
〔kN〕
アンカー
ピッチ
〔m〕
参考
質量
〔kg〕
受圧
面積
〔m2
打設
生コン量
〔m3

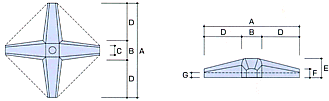

形状寸法(mm)
タイプ 品名 A B C D E F G
N FIT30N-480 480 3.0×3.0 250 2.535 0.71 2,900 550 400 1,175 400 200 ・・・
   〃  770 770 290 0.85 450 250 ・・・
     〃 1000 1,000 305 1.13 550 350 ・・・
    〃 1200 1,200 360
FIT25N-480 480 2.5×2.5 185 2.060 0.65 2,400 550 400 925 400 200 ・・・
   〃  770 770 220 0.77 450 250 ・・・
     〃 1000 1,000 260
    〃 1200 1,200 265 1.00 500 300 ・・・
WEB FIT30W-480 480 3.0×3.0 395 5.285 1.19 2,900 550 400 1,175 400 200 175
   〃  580 580 405 1.40 450 250 200
   〃  770 770 465
     〃 1000 1,000 485 1.75 550 350 225
    〃 1200 1,200 490
FIT25W-480 480 2.5×2.5 275 3.760 0.95 2,400 550 400 925 400 200 175
   〃  580 580 280 1.11 450 250 200
   〃  770 770 320
     〃 1000 1,000 365 1.38 500 300 225
    〃 1200 1,200 395
注) ・打設コンクリート量は地山の凹凸による割り増し分は含みません。
・基準強度=24N/mm2以上。
点線はWEBタイプの輪郭線です。


形状写真

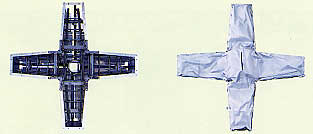

Nタイプ
 表面

 背面(地山側)

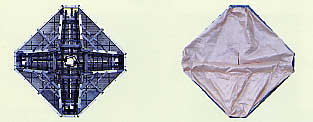

WEBタイプ(広い受圧面積が必要な斜面)
 表面

 背面(地山側)

 専用支圧板−表面

 専用支圧板−背面

標準タイプ

調整角度タイプ


Sタイプ
標準規格・形状寸法
フィットフレーム
規格
許容
荷重
〔kN〕
アンカー
ピッチ
〔m〕
参考
質量
〔kg〕
受圧
面積
〔m2
打設
生コン量
〔m3

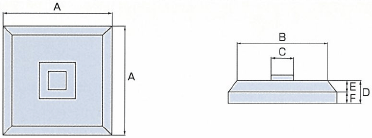

形状寸法(mm)
タイプ 品名 A B C D E F
S FIT10S-300 300 ・・・ 55 1.000 0.26 1,000 700 350 300 150 150
FIT10S-600 600 ・・・ 60 0.36 400 250
FIT12S-420 420 1.5×1.5 70 1.440 0.38 1,200 900 350 300 150 150
FIT15S-670 670 2.0×2.0 180 2.250 0.84 1,500 1,200 350 400 150 250
FIT24S-550 550 2.5×2.5 500 5.760 1.92 2,400 2,100 350 350 150 200
FIT24S-1000 1,000 590 2.78 500 350
FIT25S-630 630 3.0×3.0 580 6.250 2.40 2,500 2,200 350 400 150 250
FIT25S-1200 1,200 660 3.33 550 400
FIT26S-660 660 3.0×3.0 600 6.760 2.60 2,600 2,300 350 400 150 250
FIT26S-1300 1,300 680 3.95 600 450
FIT29S-780 780 3.0×3.0 730 8.410 3.66 2,900 2,600 350 450 150 300
FIT29S-1200 1,200 920 4.50 400 550 400
注) ・打設コンクリート量は地山の凹凸による割り増し分は含みません。
・コンクリート強度=24N/mm2以上。
・その他の規格外についても対応いたします。


形状写真
○Sタイプ
 表面

 背面(地山側)
